一、LCH-CK開關柜智能操控裝置技術指標
1、工作電壓：裝置供電：AC/DC220V±10%，50HZ。
              負載供電：AC220V±10%，50HZ。
2、功耗：≤10W。
3、溫濕度控制范圍：溫度0℃-99℃；濕度10%RH-95%RH。
4、測量精度：溫度±2℃；濕度±5%RH。(25℃ 20%RH-90%RH)
5、工作環境：正常工作溫度-10℃-55℃；平均濕度≤95%RH。
(無凝露)
6、通訊：RS485，波特率2400。

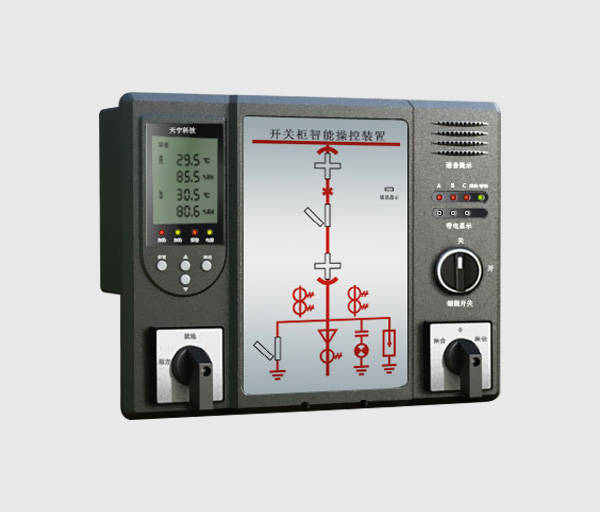

二、面板與功能說明

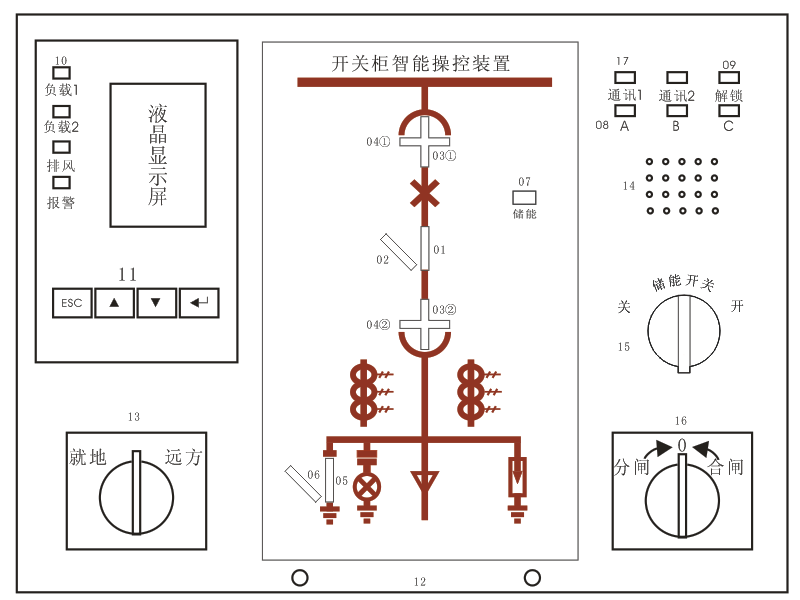

1、面板說明：

(注:圖中編號是為了說明版面的指示功能,實際儀器上無編號)
    01 斷路器合閘指示               02 斷路器分閘指示
    03①、03② 工作位置指示         04①、04② 試驗位置指示
    05 接地開關合指示               06 接地開關分指示
    07 儲能指示                     08 帶電指示(A B C)三相
    09 閉鎖指示                     10 加熱除濕指示(雙溫雙濕)
    11 液晶顯示屏、功能按鍵         12 人體感應探頭（選配）
    13 遠方/就地轉換開關            14 語音提示
    15 儲能旋鈕開關                 16 分閘/合閘轉換開關
    17 通訊指示

2、功能說明：
(1)斷路器分合閘回路完好指示：
    合閘時，合閘觸點閉合，紅色模擬條01亮。
    分閘時，分閘觸點閉合，綠色模擬條02亮。
(2)手車位置顯示：
    工作位置觸點閉合時，紅色垂直模擬條03亮。
    試驗位置觸點閉合時，綠色水平模擬條04亮。
(3)接地刀位置指示：
    觸點閉合，紅色模擬條05亮，表示接地合閘。
    觸點斷開，綠色模擬條06亮，表示接地斷開。
(4)儲能狀態指示:
     觸點閉合，紅色燈07亮，表示已儲能；紅色燈滅，表示未儲能。
注：裝置在失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助無源接點。
(5)溫濕度顯示及控制功能：
    傳感器路數：兩路濕度+兩路溫度或一路濕度+一路溫度。
    邏輯關系：當環境溫度低于設定溫度下限值，啟動負載，高于設定的溫度上限值停止；當環境濕度值大于濕度上限設定值時啟動負載，小于濕度下限設定值時停止；當環境溫度高于過熱溫度設定值時，停止所有負載輸出，并有過熱報警輸出(為無源接點)。
(6)智能防誤語音提示：
    當檢測高壓柜已帶電，高壓帶電指示燈亮，裝置報語音“本柜主回路已帶電”；當手車處于試驗位置與工作位置之間，此時斷路器處于合閘狀態時，有“請分斷路器”的語音提示，直至斷路器分閘操作后止；當斷路器合閘且手車在試驗位置或工作位置時，如接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至接地開關分閘操作后止。
(7)高壓帶電指示：
    LED啟動電壓（KV）：母線電壓×0.15-0.65。
    閉鎖啟控電壓（KV）：母線電壓×0.15-0.65。
(8)人體感應功能：
當操作人員站到裝置前方時，裝置上的人體感應探頭感應到后液晶屏背光自動開啟，便于操作人員操作裝置和記錄裝置采集的溫濕度等數據，開關柜內的照明燈自動開啟，防止走錯帶電間隔。當操作人員走開后，延時數秒之后，液晶屏背光自動關滅，開關柜內的照明燈也自動關滅。照明檢修時，同時按“ ▲ ”鍵和“ ▼ ”鍵，啟動照明常亮功能,再按“ESC”鍵取消此功能。啟動照明常亮功能，再按“ESC”鍵取消此功能。
(9)斷路器帶電分合次數記錄功能：（可在主菜單“測量信息”中用“ ▼ ”鍵翻頁查看）
當斷路器在正常工作時，因故障或人為誤操作，使斷路器在帶負載情況下跳閘/分閘，會(huì )對斷路器壽命產生很大影響。記錄斷路器帶電分合次數，便于給用戶檢修或更換斷路器提供依據。
(10)觸頭、電纜搭接頭測溫功能：
可同時對1-12路高壓觸頭或電纜搭接頭的溫度進行實時在線監測，并將監測的溫度值和溫升值顯示在液晶屏上。當溫升值達到設定的上限值時，裝置高溫報警輸出常閉點，提醒操作人員接點溫度進入高度危險狀態。
高壓觸頭或電纜搭接頭的報警溫升上/下限值，可根據用戶自己的需要任意設定，出廠設定值為：溫升上限為40，溫升下限為30。
量程：0℃-120℃，精度：±1℃。
具體參見本說明書“六、在線測溫模塊的功能說明和安裝示例”。
(11)操作開關功能：
本裝置面板上，按用戶指定要求可選配分/合閘萬轉開關、遠方/就地萬轉開關及儲能開關, 用戶可直接在本裝置上進行相關操作。
(12)通訊功能:
可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、是否低溫加熱、是否過熱報警等一系列參數(具體內容參照通訊規約)。通訊時面板上通訊1、通訊2指示燈會(huì )相應閃爍。
