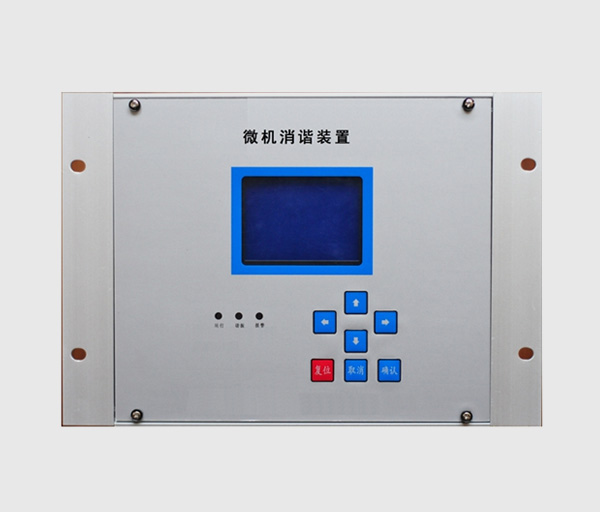

LCH-WXZ微機二次消諧裝置是我公司針對電力部門和用戶由于鐵磁諧振而時常發生的電壓互感器（PT）燒毀甚至爆炸的惡性事故，在廣泛征求用戶意見的基礎上，生產的一種智能消諧裝置。它以16位單片機MSP430為采樣運算、邏輯判斷和控制（CPU），經大功率、無觸點消諧元件為出口，以液晶顯示器、信號指示燈和觸摸按鍵為人機接口，配以智能化的軟件，組成了技術和原理，使用簡單方便的“傻瓜型”診斷、消諧裝置。
該消諧裝置可實時顯示時鐘及兩段母線PT開口三角電壓 17Hz、25Hz、50Hz、150Hz 四種頻率的電壓分量，可以區分過電壓、鐵磁諧振以及單相接地，可配置通信接口把故障信息傳送至有關部門，用于無人值守變電站。

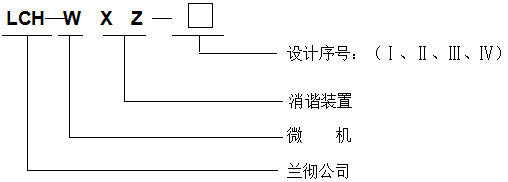

產品型號和規格

 LCH-WXZ-Ⅰ ：表示Ⅰ段母線不帶打印功能；
 LCH-WXZ-Ⅱ ：表示Ⅰ段母線帶打印功能；
 LCH-WXZ-Ⅲ ：表示Ⅱ段母線不帶打印功能；
 LCH-WXZ-Ⅳ ：表示Ⅱ段母線帶打印功能；

技術參數
（1）工作電源：DC/AC220V；
（2）功耗：不帶打印功能時功耗為10W；帶打印功能時功耗為20W。
（3）報警繼電器觸點：容量：AC250V/3A （DC30V/3A） ； 無源常開觸點
       失電繼電器觸點：容量：AC250V/3A （DC30V/3A） ； 無源常閉觸點
（4）通訊：接口RS485，波特率1200～9600bps；
（5）抗干擾性能
裝置能承受等級為Ⅲ級的靜電放電試驗；
裝置能承受等級為Ⅲ級的幅射電磁場干擾試驗；
裝置能承受等級為Ⅲ級的快速瞬變干擾試驗；
裝置能承受的頻率為1MHz及100kHz衰減振蕩波脈沖群干擾試驗。
（6）絕緣性能
絕緣耐壓標準滿足規定。
（7）機械性能
工作條件：通過規定的Ⅰ級振動響應檢驗，及規定的I級沖擊響應檢驗。
運輸條件：通過規定的Ⅰ級振動耐久檢驗，及規定的I級沖擊耐久和碰撞檢驗。

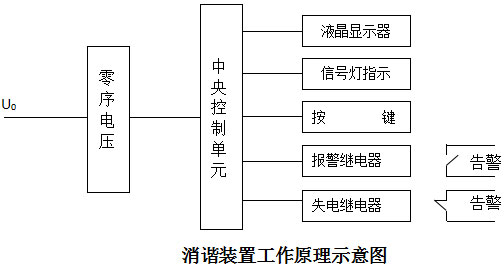

工作原理
消諧裝置監測PT開口三角電壓，將采集到的電壓經信號調理電路、模數轉換電路輸入到CPU，由CPU計算零序電壓四種頻率的電壓分量，若有故障發生則判斷故障類型，如果是鐵磁諧振則按設定程序啟動消諧元件接通PT開口三角予以解決，并顯示故障信息，同時給出告警信號。
