概述

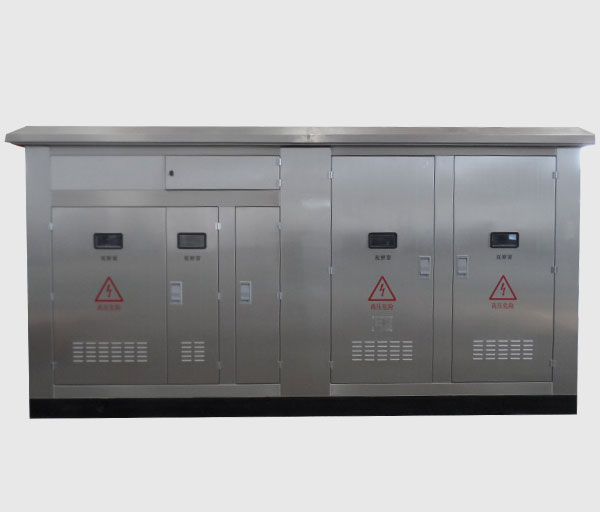

LCH-NER變壓器/發電機中性點接地電阻柜適用于6～35kV、50Hz中壓配電電網中，是用于連接變壓器或發電機與大地之間的一種限流保護電氣設備。當配電網內部出現故障時（二相短路、單相接地、單相斷路等），配電網中性點將產生偏移,此時中性點接地電阻將配電網中性點經電阻強制接地并限制其故障電流,使繼電保護設備有足夠時間進行。

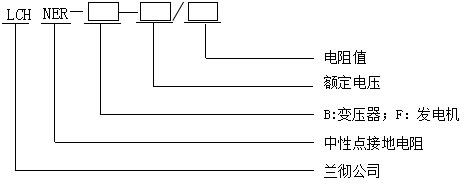

型號含義

例如 :LCH—NER—B—10/40 為40歐姆1OKV變壓器中性點接地電阻柜。

變壓器中性點接地電阻柜工作原理

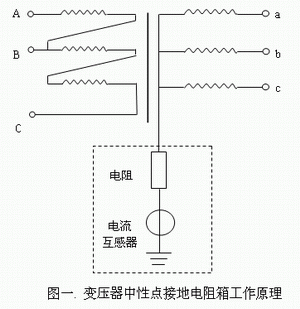

3.1.△/Y0-11型中性點接地（圖一）

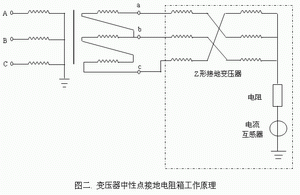

3.2.Y0/△-11型中性點接地（圖二）

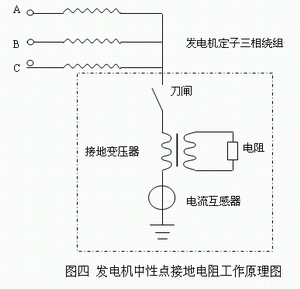

發電機中性點接地電阻工作原理（圖四）

訂貨須知

1.系統額定電壓、電流互感器變比；

2.變壓器聯結組別和二次側額定電壓；

3.電阻柜的材質、IP防護等級、顏色及安裝地點；

4.戶內、戶外型及進出口接線方式；

5.通流時間、電阻器阻值；

6.是否需要安裝接地計數器。

7.持續不平衡電流超過3%時供需雙方討論決定
