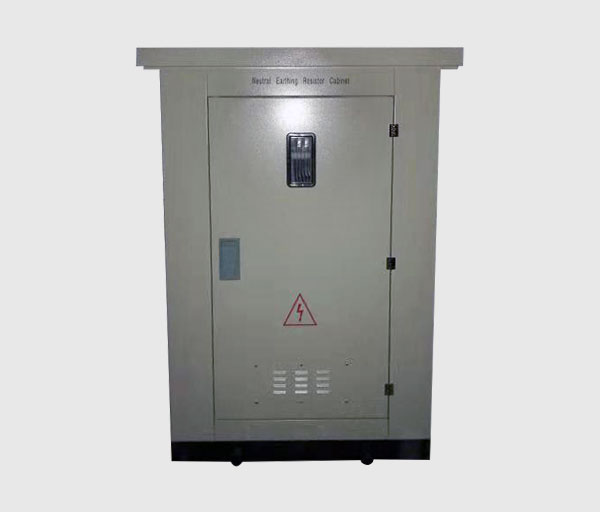

變壓器中性點接地電阻柜適用于系統中性點小電阻或中電阻接地的場合。此時當電網發生單相接地故障時，必須立即跳閘切斷故障線路。電網發生單相接地時，接地電阻向接地點提供附加的電阻電流，使接地電流中具有容性，以保證產生的過電壓不超過相電壓的2.6倍。

將零散的Z型接地變壓器（如系統中無中性點，需增加）電阻器、電流互感器、測量?jì)x表、接地保護輸出端子等電氣設備集成在一個封閉的金屬柜內，可配隔離開關，成套供貨，布局清晰整潔，便于安裝調試和操作維護。電阻柜內的接地變壓器為干式變壓器，其一次繞組為“Z”型連接。

電阻器采用不銹鋼合金、鎳烙合金等材料，導電率高，載流能力強，耐高溫，使用溫度可達1600℃；溫度系數≤-0.045%/℃，性能穩定，耐腐蝕，阻燃防爆，可靠性高。設有電流互感器和動作記錄儀，可監測正常情況下中性點的不平衡電流；記錄單相接地故障時的動作次數；為保護和監測系統提供模擬量輸出；安裝專用避雷器根據需要。同時設備可根據用戶要求配置測控保護裝置。

根據整個系統的電容和電流，來確定是需要采用高電阻接地還是小電阻接地。當電容電流在10A以?xún)?，這時可以采用高阻接地方式，發生單相接地故障只發信號，不跳閘；當電容電流大于50A時，需要采用小電阻接地方式，接地后立即跳閘。

根據變壓器接線方式來確定接地電阻柜需不需要安裝變壓器：變壓器星接時可以直接使用電阻接地系統；變壓器為角接時，可以安裝獨立的變壓器，中性點電阻和其連接使用。

根據使用場所來確定是戶內用還是戶外用：戶內型，柜體頂部可以設計成平頂的；戶外型，柜子頂部必須設計成傾斜的，需要加防雨沿，防止電阻柜進雨水。
