每臺發電機組配置一個接地電阻柜。接地電阻柜由高壓接觸器或斷路器，接地電阻，接地保護模塊組成。如并機系統，則需加裝一個PLC控制模塊，用于控制每個接地電阻的斷路器在正確的時間閉合或斷開。因為在多臺高壓并機系統中只允許一臺高壓柴油發電機組接地。

優勢和缺點：每臺高壓柴油發電機組配置一個接地電阻柜，在改造工程中靈活方便：既可以適用于每臺柴油發電機組單機運行，又適合多臺柴油發電機組并機運行。在增加機組時也方便。 缺點是：由于每臺柴油發電機組均有接地電阻，接地故障繼電器和CT，占地面積多，投資成本高。如有兩個或以上接地電阻同時接地，接地保護模塊容易產生誤動作。

多臺柴油發電機組共用一個接地電阻，接地電阻連接采用多個高壓接觸器控制。整個系統配置一套接地電阻柜。接地電阻柜由一個接地電阻，多個高壓接觸器和一個接地保護模塊組成。

優勢和缺點：多臺柴油發電機組共用一個接地電阻，減少了接地電阻的投資，同時也減少了占地面積。 但在改造工程中，如柴油發電機組需單機運行，需另外增加接地電阻柜。

我國電力系統常用的中性點接地方式有：中性點直接接地、中性點不接地、中性點經消弧線圈接地(諧振接地)、中性點經電阻接地這四種方式。電力系統接地運行方式涉及電網的運行、供電可靠性、用戶用電等諸多重要問題。

變壓器中性點接地電阻柜具有廣泛的應用范圍，可以安裝在發電廠用電系統，變電所供電系統，以及工礦企業配電系統中，可實現電網中采用接地電阻柜系統的運行方式。接地電阻柜大多數都適用于中性點采用小電阻或者是中電阻接地的場合，有一定的針對性，當系統在使用的過程中出現故障后，需要立即跳閘切斷故障線路，因此，它具備一定的實用性。

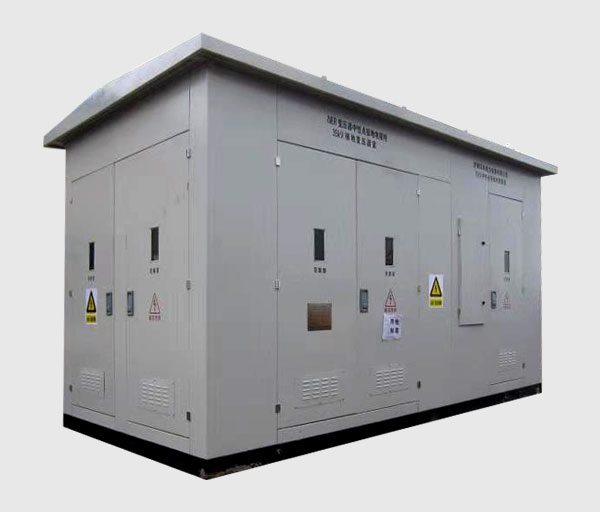

NS-BZ變壓器中性點接地電阻柜產品采用不銹鋼或國產不銹鋼電熱金屬材料，具有電導率高、溫度系數高、耐腐蝕、耐高溫、抗拉強度高及阻值穩定等優良特點，產品運行可靠。
