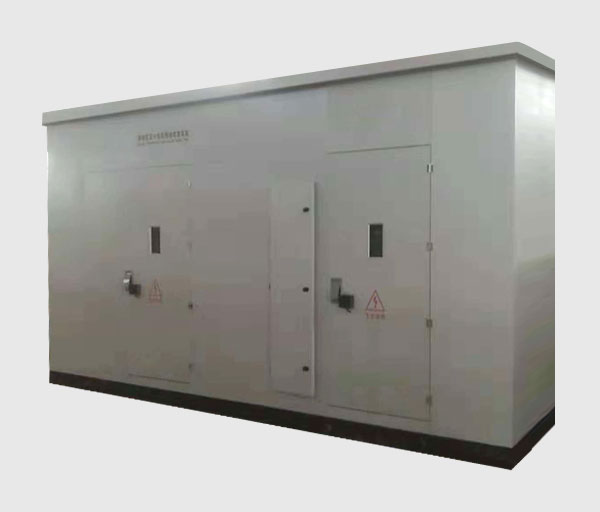

從保護對象上分為變壓器中性點接地電阻柜和發電機中性點接地電阻柜。從電壓等級上分為低壓接地電阻柜、6kV接地電阻柜、10kV接地電阻柜、20kV接地電阻柜、35kV接地電阻柜。從安裝場所分為戶內型和戶外型。從電阻值上分為高阻接地電阻柜和小電阻接地電阻柜。從配置上分為帶接地變電阻柜和不帶接地變電阻柜。

接地電阻柜在設計時，設計人員需要考慮很多因素：根據整個系統的電容電流，來確定是采用高阻接地還是小電阻接地，當電容電流在7-10A以?xún)葧r(shí)，可以采用高電阻接地方式，發生單相接地故障只發信號，不跳閘；電容電流大于50A時，可以采用小電阻接地方式，接地后立即跳閘。

根據變壓器接線方式確定裝不裝變壓器：變壓器星接時可以直接使用電阻接地系統；變壓器為角接時，可以安裝獨立的接地變壓器，中性點電阻與之連接使用。根據使用場所來設計是戶內型還是戶外型；戶內型的，柜體頂部可以設計成平頂的；如果是戶外型，柜子頂部必須設計成傾斜的，需要加防雨沿，防止電阻柜進雨水。

根據電阻柜的上下游設備的接線方式確定柜子的進出線方式，一般有上進下出和下進下出，采用上進下出時柜體頂端裝有穿墻套管。根據使用場所的環境決定采用哪種柜體，一般有KYN28柜、冷軋鋼板、不銹鋼柜體三種。為檢修方便設計時加裝真空接觸器或隔離開關。

在設計可加AZ-DZK電阻柜智能監控裝置，監測接地電阻柜多個參數，可記錄單相接地時間、電阻片溫度、接地電流大小、環境溫濕度，并能記錄接地次數，同時具有通訊接口，滿足了變電站可無人職守的發展要求。電阻柜重量在300kg以上的，柜體頂部設計裝有吊環，便于機械吊裝。
